Cabling Designer
Cabling Designer是线束专用的电路设计系统，可高效进行整台车辆的线束电路设计。
功能丰富，已有大量日本国内的车辆制造商、线束供应商选择引进，可有效实现线束设计业务的高效化。由此，大幅削减了出图时间相对于必然落后于结构设计的线束设计的工时。

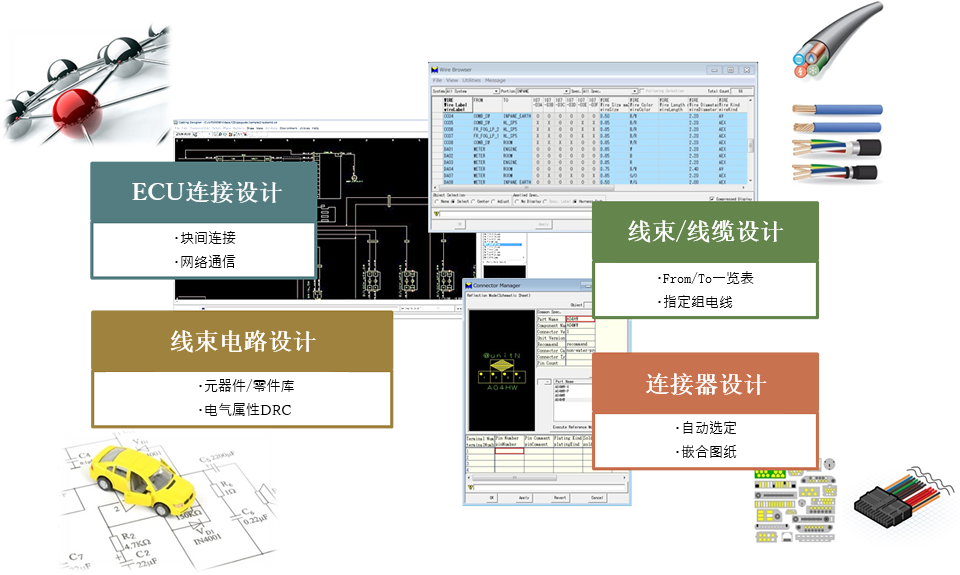

3个优势
自动转存并检查图纸间的数据、生成报表，可大幅削减工时，提高设计质量
使电路数据与3D CAD及线束制造数据协同联动，提高制造指示的精度
可规定复杂的使用分类，提高设计/验证的效率
主要功能
可减轻设计人员负担的易操作性及库的运用
●对象指向型操作
指令的运行与选定对象及鼠标操作相对应，消除繁杂操作，减轻设计人员的负担。
・可拖拽符号进行移动
・通过端子间的拖拽操作来布线
●丰富的库
元器件、电线及零件的库化有助于实现设计环境的标准化，避免设计错误。
・避免元器件、零件的选定错误
・避免记载遗漏等
丰富功能，为线束电路设计提供支持
●指示电线分支/组电线
提供针对线束的各种布线指示及标注，实现正确无误的线束设计制造。
・接合方法（干线/分枝线的表示等）
・指示屏蔽/双绞
●中间连接器/插接端子
可在线束的分割部位插入中间连接器、插接端子等。
●创建连接器图
由电路图自动生成连接器图（连接器嵌合面），减轻连接器相关制图、审图作业的负担。
・确认连接器的形状（阳型、阴型等）
・确认引脚的排列、空腔信息
可提高设计效率的浏览器及校验功能
●元器件浏览器/电线浏览器
可根据目的，从整个车辆中选择单元、元器件、连接器、电线等在浏览器中对相应信息进行显示及编辑，高效地进行设计。
・通过过滤、排序功能来确认属性
・确认电线连接目的地(From/To)
・电路图各部位的高亮显示
・元器件/电线信息的CSV输入输出
●连接器管理工具
可准确轻松地进行连接器选定及引脚分配，不会出错。
・显示连接器形状（嵌合图）
・自动搜索嵌合对象连接器的类别及阳/阴

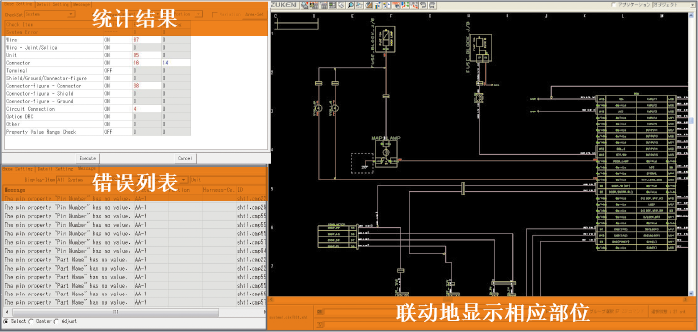

●DRC（设计规则校验）
可发现电路图中设计制造上的矛盾，在早期阶段解决问题。
・线束的尺寸、颜色、连接器的阴阳嵌合
・铆合成立性、组电线
※在浏览器上显示错误列表，可联动地显示相应部位
利用各种系统工具扩展操作

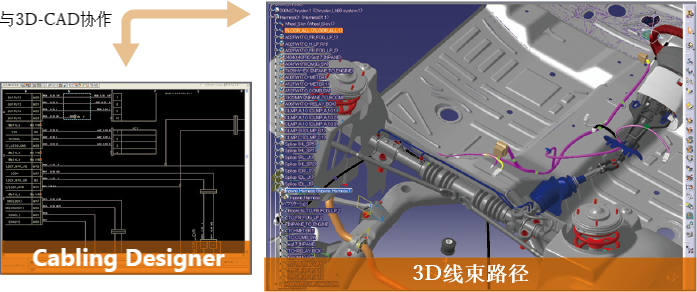

●3D路径设计界面（选购件）
可实现电路/3D路径的协同设计，比如将电路信息传送至3D CAD，3维地研究布线，从3D CAD中接收研究结果等。
・将电路图中的连接器、电线信息集成至3D CAD
・基于电路图信息研究布线，确认路径直径
・电路图与3D CAD的交叉搜索
・将3D-CAD中布线的电线长度集成至电路图
※可与CATIA、NX等协同作业
●各种数据的输入输出
・制造用ASCII数据的输出（※选购件）
・元器件表格的输出
・From-To List的输出
・DXF数据的输入输出（※选购件）
