设计初期阶段即可实施SI/PI分析。缩短分析准备及分析的时间
Menu
SI・EMC・熱設計
在产品小型化、多功能化，信号高速化、低电压化的背景下，对电子设计的性能要求也在不断提高，可在开发的更上游阶段着手解决SI（信号质量）、EMC（噪音特性）、热力问题对策的“分析主导型设计”变得愈加重要。
图研在CR-8000 Design Force中安装了图研特有的SI/PI/EMI仿真引擎，提供全方位的解决方案，包括能够与各种分析仿真实现顺畅协作的EDA设计环境、长期备受好评的技术支持服务/测量环境、以及训练/培训计划等等。
4个优势
可事先弄清可能造成EMC问题的部位。在实施分析前采取措施，进行修正
可轻松从CAD接收分析所需的数据，从而缩短仿真准备工作的时间
技术支持从业经验超10年，服务范围涉及各行各业。由SI/EMC/热力设计专家为各种服务提供支持
图研的分析主导型设计
概要

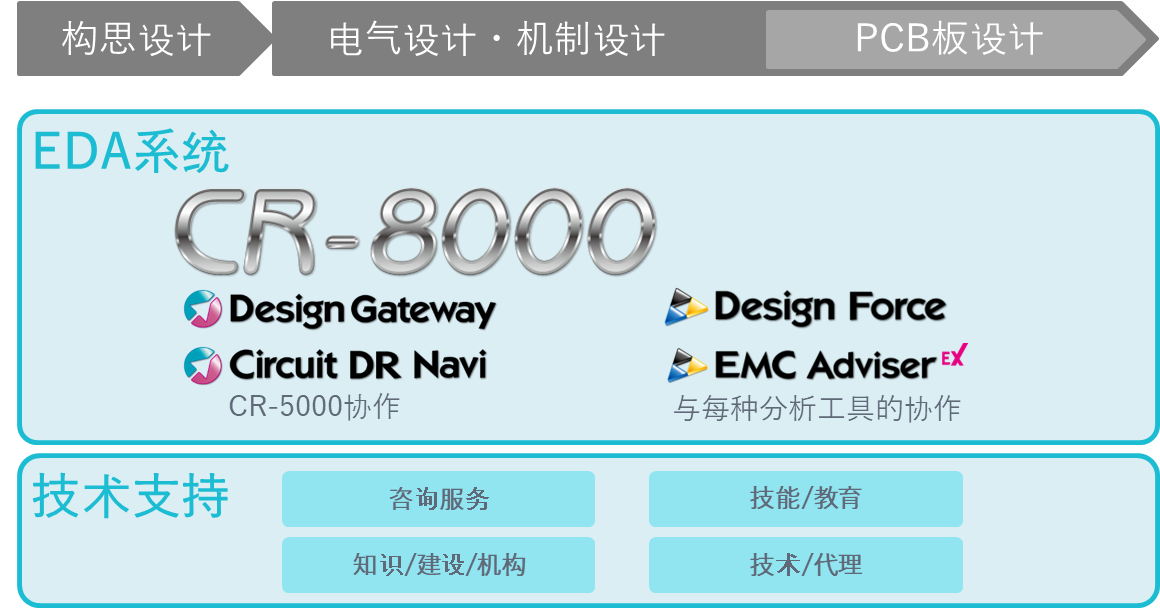

- CR-8000中安装了图研特有的SI/PI/EMI仿真引擎
- 可与Ansys公司、Keysight Technologies公司、National Instruments公司、CST公司、Synopsys公司等公司的各种CAE工具实现顺畅协作
- 从EDA设计环境到技术支持、测量环境，提供全方位的热力/噪音解决方案
- 可从设计阶段开始采用分析工具，在初期改善设计质量，从而减少完工前的返工次数

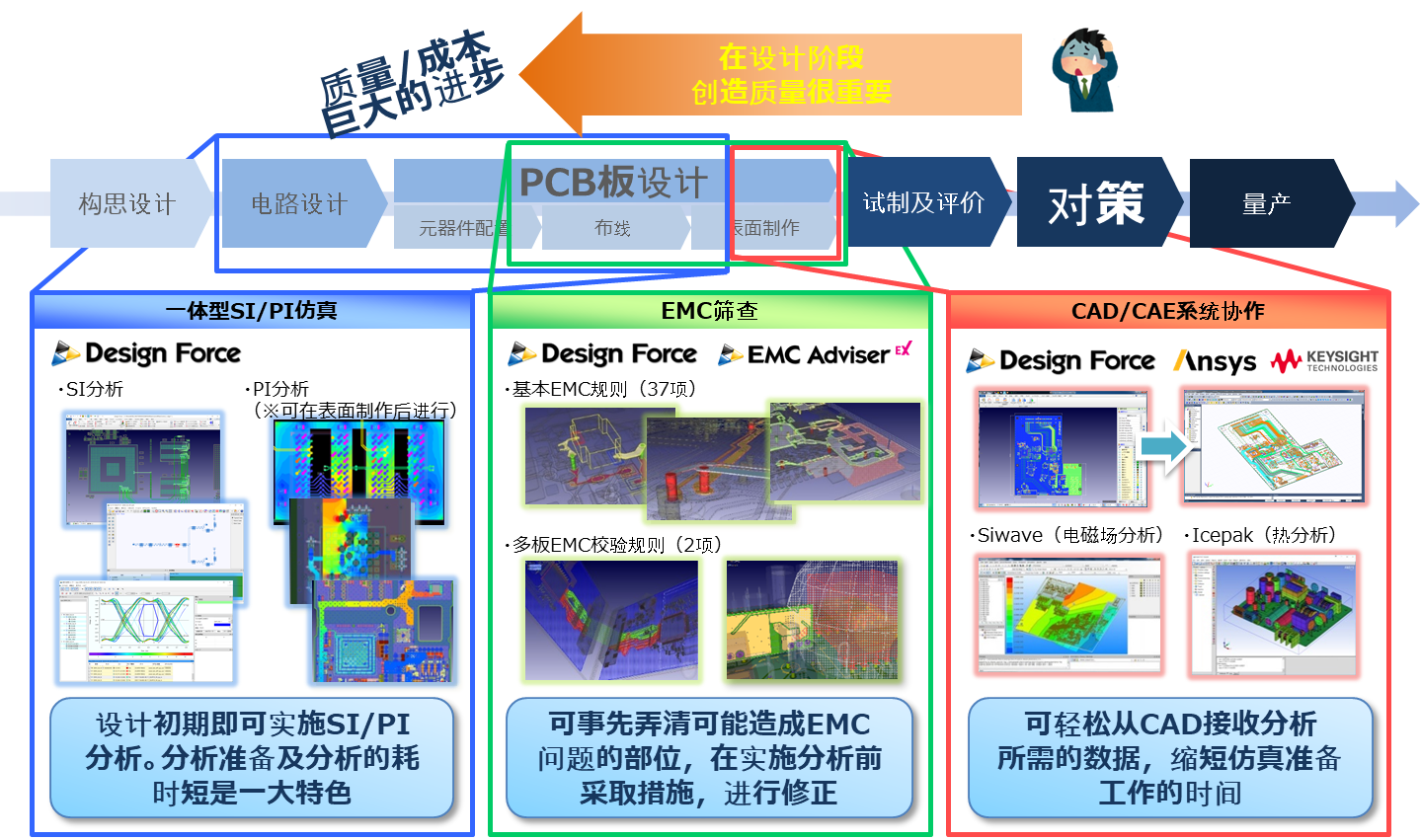

设计初期阶段即可开始着手改善质量
- 设计初期阶段即可实施SI/PI分析。缩短分析准备及分析的时间
- 事先弄清可能造成EMC问题的部位，在实施分析前采取措施，进行修正
- 可轻松从CAD接收分析所需的数据，缩短仿真准备工作的时间

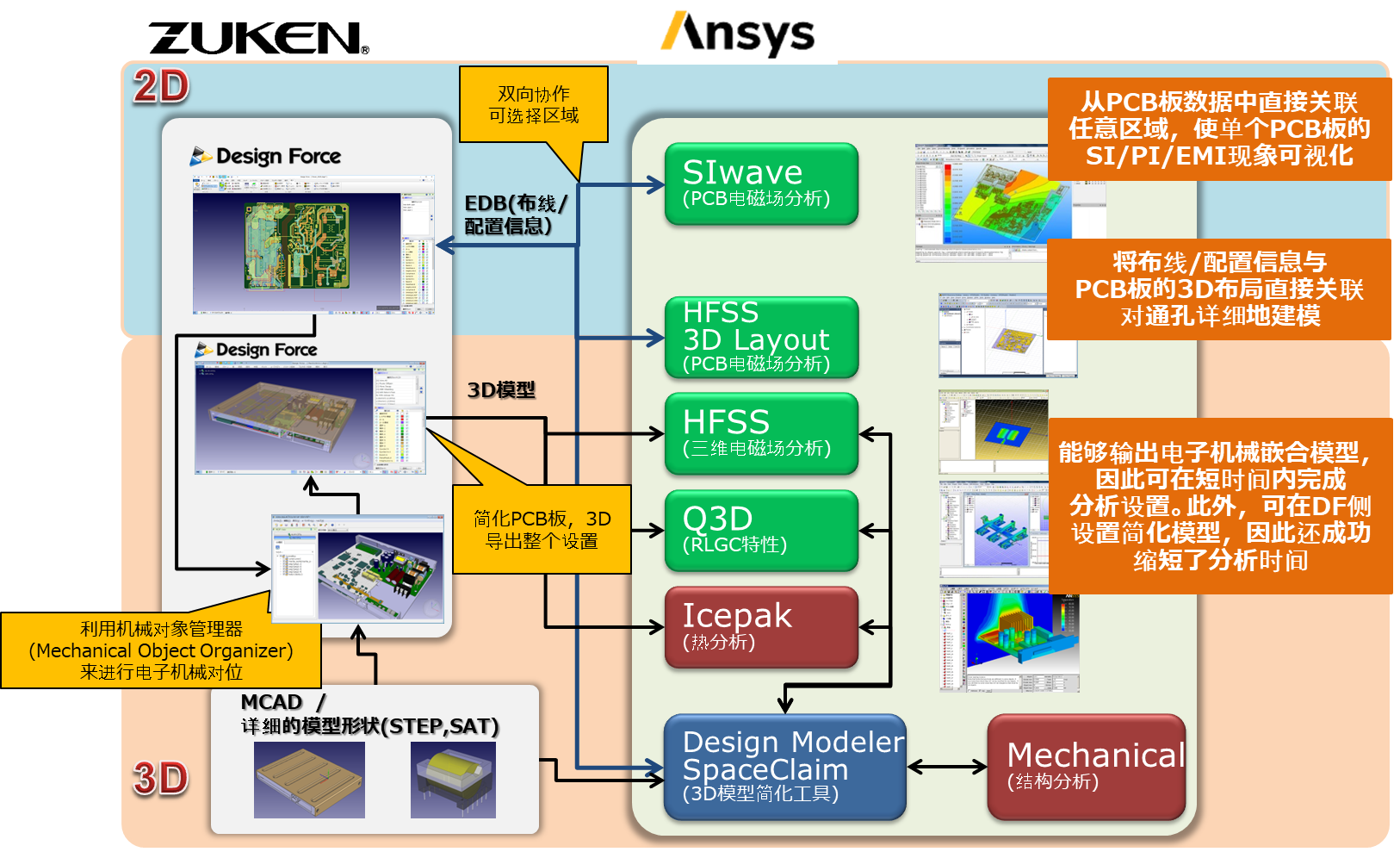

与CR-8000/ANSYS工具的协作
- 从PCB板数据中直接关联任意区域，使单个PCB板的SI/PI/EMI现象可视化
- 将布线/配置信息与PCB板的3D布局直接关联对通孔详细地建模
- 能够输出电子机械嵌合模型，因此可在短时间内完成分析设置。此外，通过在Design Force侧设置简化模型，成功缩短了分析时间
与CR-8000/Keysight Technologies的工具协作
- 从图研的电气CAD“CR-8000”到Keysight Technologies公司的PathWave ADS，实现了可流畅分析的一体化流程
- 可高速访问DDR5等高速设计中公认的业界顶级SI/PI分析工具
- 开发上游阶段即可将RF设计中与带宽的折中要求等纳入考虑，提前完成最终的系统分析流程
