Harness Designer
Harness Designer是线束专用的制造图设计系统，可导入Cabling Designer的电路数据、3D-CAD的设计数据，高效地绘制线束产品图。
其功能丰富，高质高效地支持线束制造图的制图，可利用规则库自动完成报价单生成、制造准备等一系列工作，大幅削减线束制造设计的工时。
3个优势
凭借与电路数据的匹配及校验功能大幅削减制造指示的工时
交通工具制造商、线束供应商间的数据协同联动，可正确传达设计意图
与3D路径相匹配，同时可实现单凭3D CAD难以实施的规格信息规定及接合位置计算，实现高效化
主要功能
与Cabling Designer的合作功能
●导入电路信息

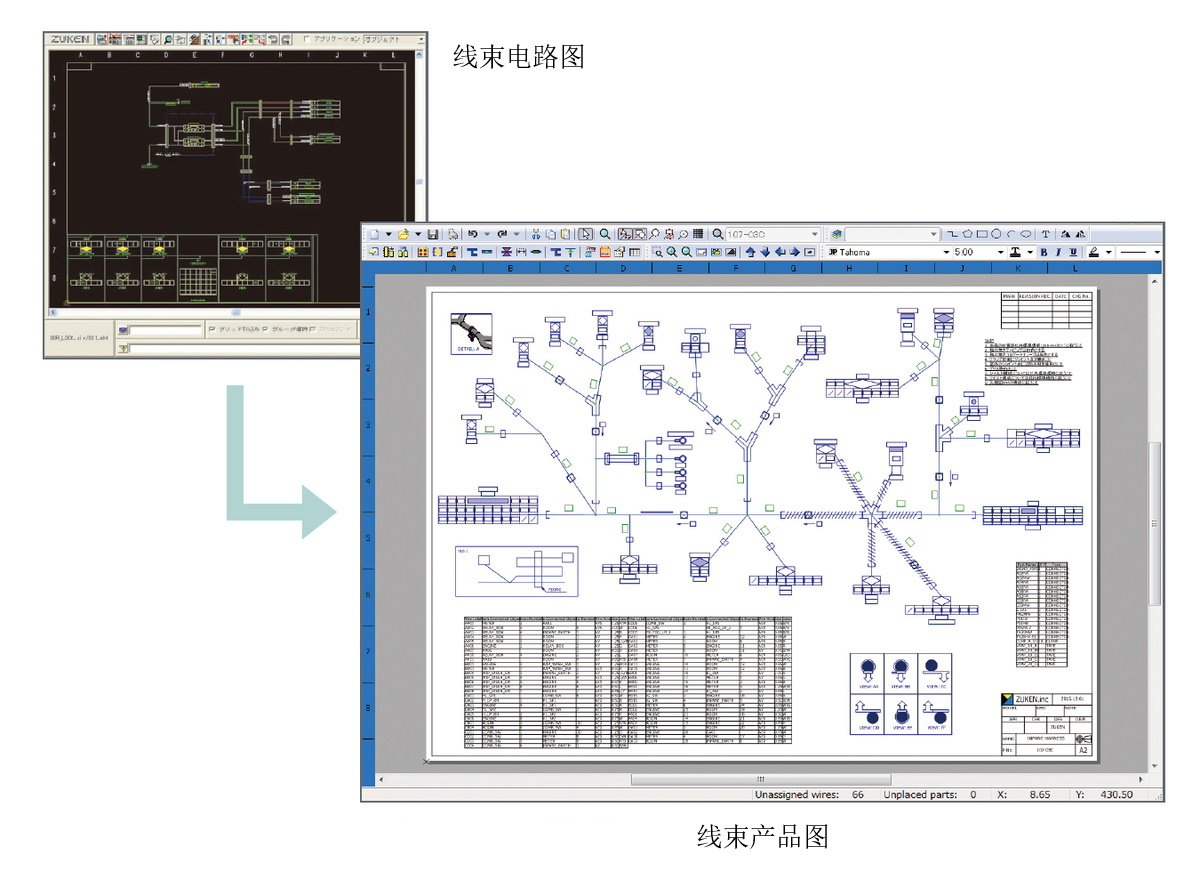

由Cabling Designer的设计数据导入连接器型号、连接的电线等电路信息，并反映至线束产品图中。
还可以报告形式反映与现有线束产品图的差异，可确保设计时线束电路与产品图间的匹配。
功能丰富，为线束产品图设计提供支持
●多种对象呈现方式
呈现方式多样，包括连接器、路径、尺寸、保护件、元器件、报表、详图等。还可粘贴CSV数据、OLE对象。
●计算路径直径，显示剖面图像
可基于通过各路径的电线的信息自动计算出路径直径。还可显示路径剖面图像。
●DRC（设计规则校验）
可对考虑了制造后成品尺寸的尺寸成立性等进行校验。
・相对于路径长度的外装件长度
・路径直径与管内径的匹配性
※在浏览器中列出错误内容，可调出相应部位
●计算成本及重量/提取差异/辅助制图
各种系统工具为设计作业提供支持，包括确认设计变更时的差异、确认线束的重量及成本等。
・自动计算出成本、重量
・提取线束产品图数据间的差异
・添加及粘贴DXF数据（※选购件）
・分层制图
利用各种系统工具扩展操作
●3D路径设计界面（选购件）

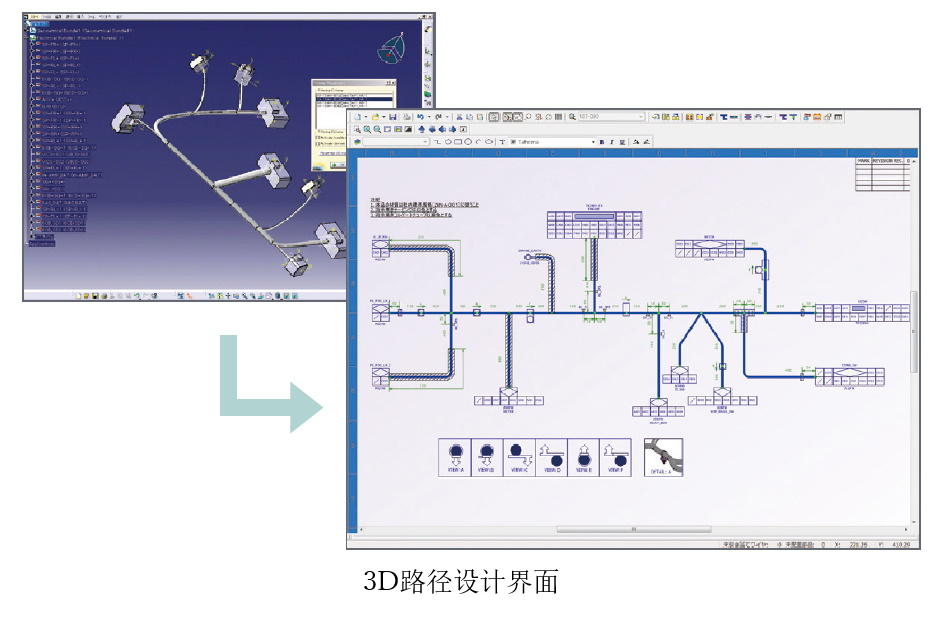

可将3D CAD中设计的路径信息导入线束产品图。可添加路径布局、保护件、元器件信息等，大幅降低线束产品图的制图工时。
※可与CATIA、NX等协同作业
●线束制造估算/制造设计
通过追加Harness Designer中搭载的制造商专属功能，可直接利用交通工具制造商的数据，以最快速度高精度地完成制造成本估算及制造设计。
・交通工具制造商 ⇔ 线束制造商间的型号/符号转换
・自动展开原尺寸图，自动生成接合图/组件图
・自动选定端子/分支元器件
・自动计算出将电线制造长度/制造条件考虑在内的线束路径直径
