设计数据及成果的管理
Menu
DS-E3
“DS-E3”可与图研的电气控制/线缆设计CAD“E3.series”协同联动，高效率且有效地管理E3.series生成的电路图、元器件信息(BOM)、CAD库、未完成的线束数据等设计数据。
可实现跨各种区块(domain)的数据管理。以项目、表单(sheet)、线束等为单位实现考虑了产品结构的品种管理，有效利用历史设计资产，确保设计变更时的可追溯性。
“DS-E3”的功能被集成到了E3.series中。因此，设计人员可在CAD环境内直接使用DS-E3的数据管理功能，而无需中断CAD作业启动多个应用。
4个优势
模块库管理
确保元器件及设计信息的可追溯性
与企业PLM的协作
主要功能

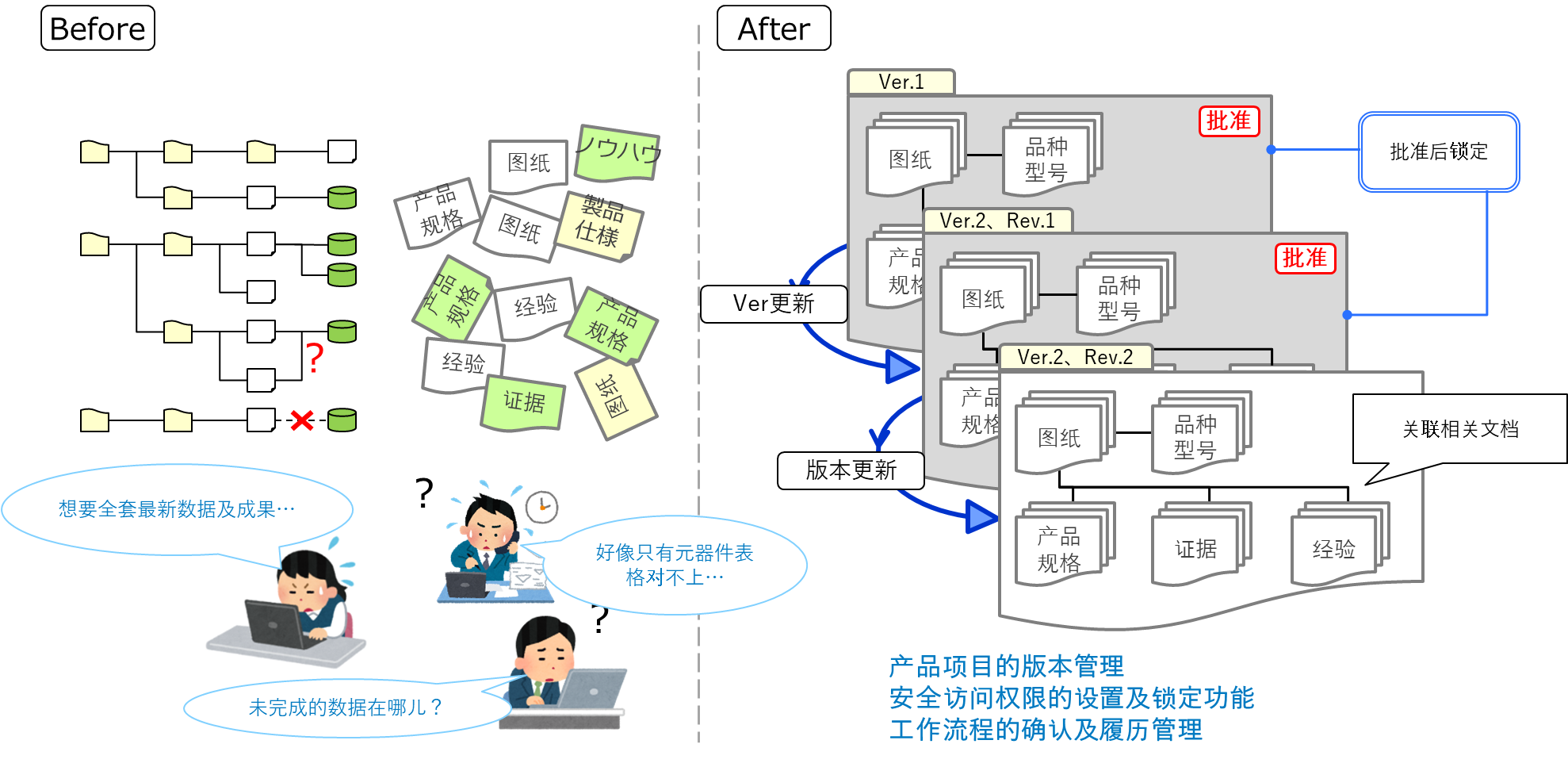

设计数据及成果的管理
●产品项目的版本管理
●安全访问权限的设置及锁定功能
●工作流程的确认及履历管理
●安全访问权限的设置及锁定功能
●工作流程的确认及履历管理

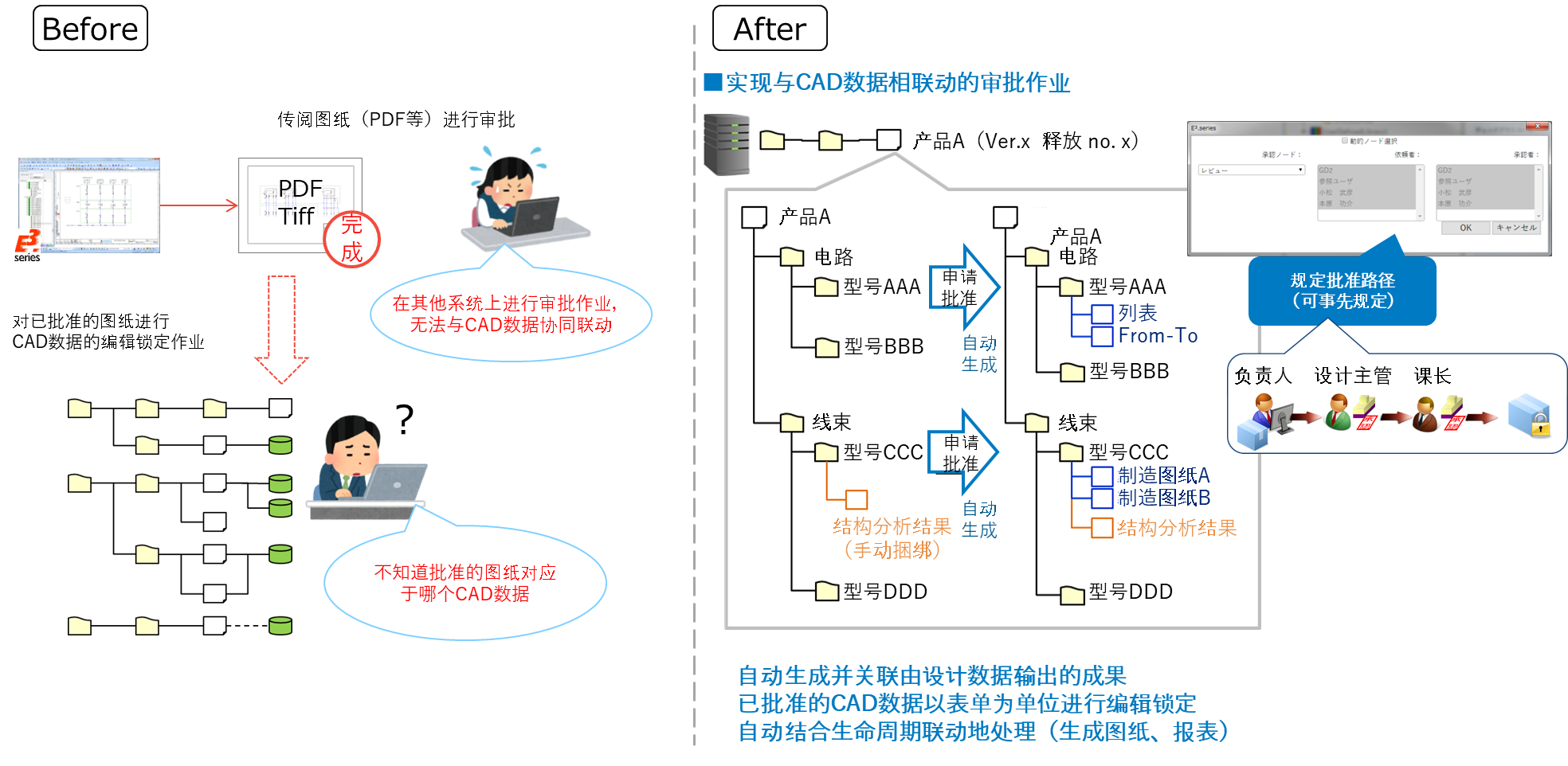

工作流程管理
●自动生成并关联由设计数据输出的成果
●已批准的CAD数据以表单为单位进行编辑锁定
●自动结合生命周期联动地处理（生成图纸、报表）
●已批准的CAD数据以表单为单位进行编辑锁定
●自动结合生命周期联动地处理（生成图纸、报表）

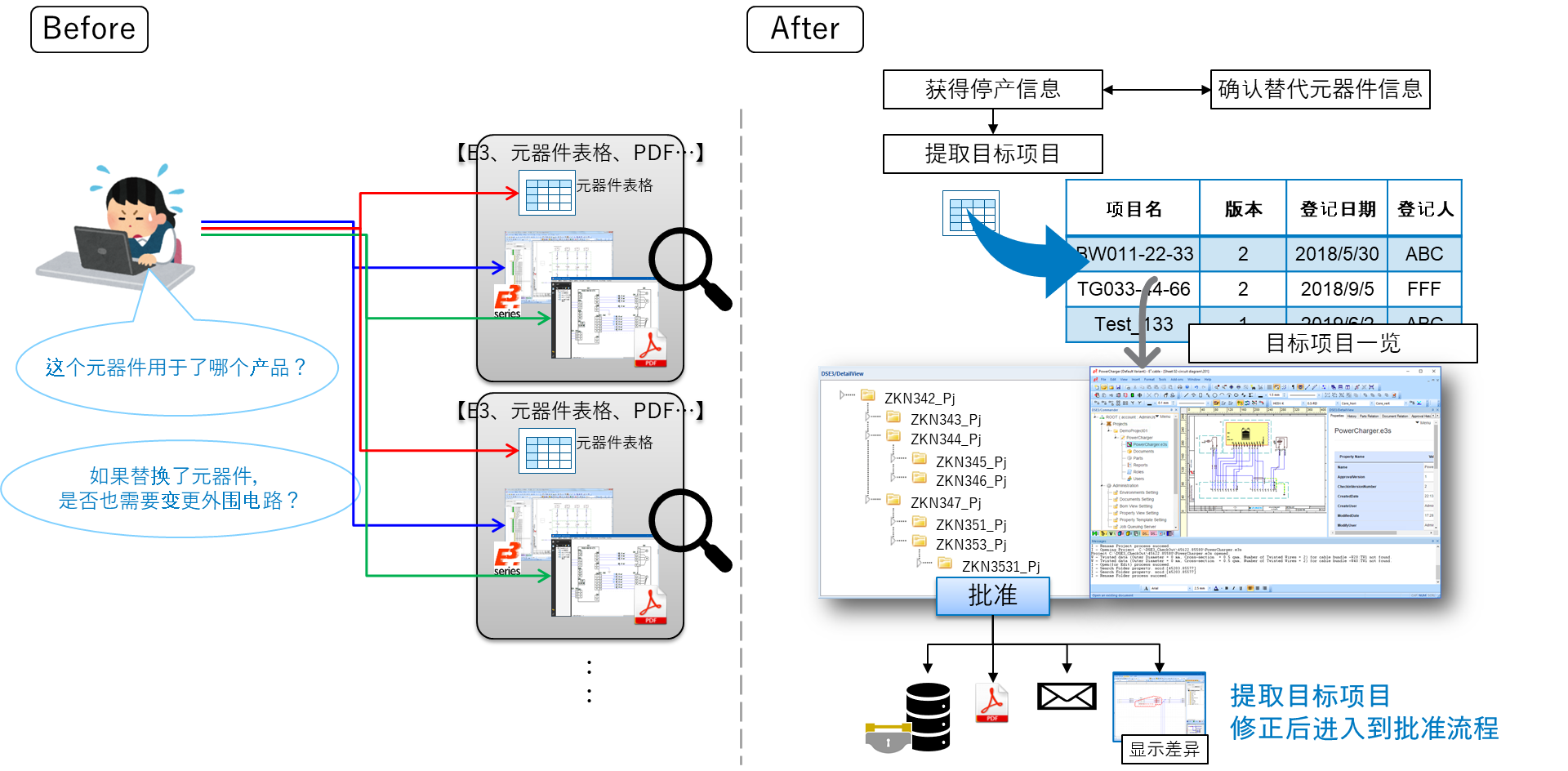

可由元器件追溯设计数据
●提取目标项目
●修正后进入到批准流程
●修正后进入到批准流程

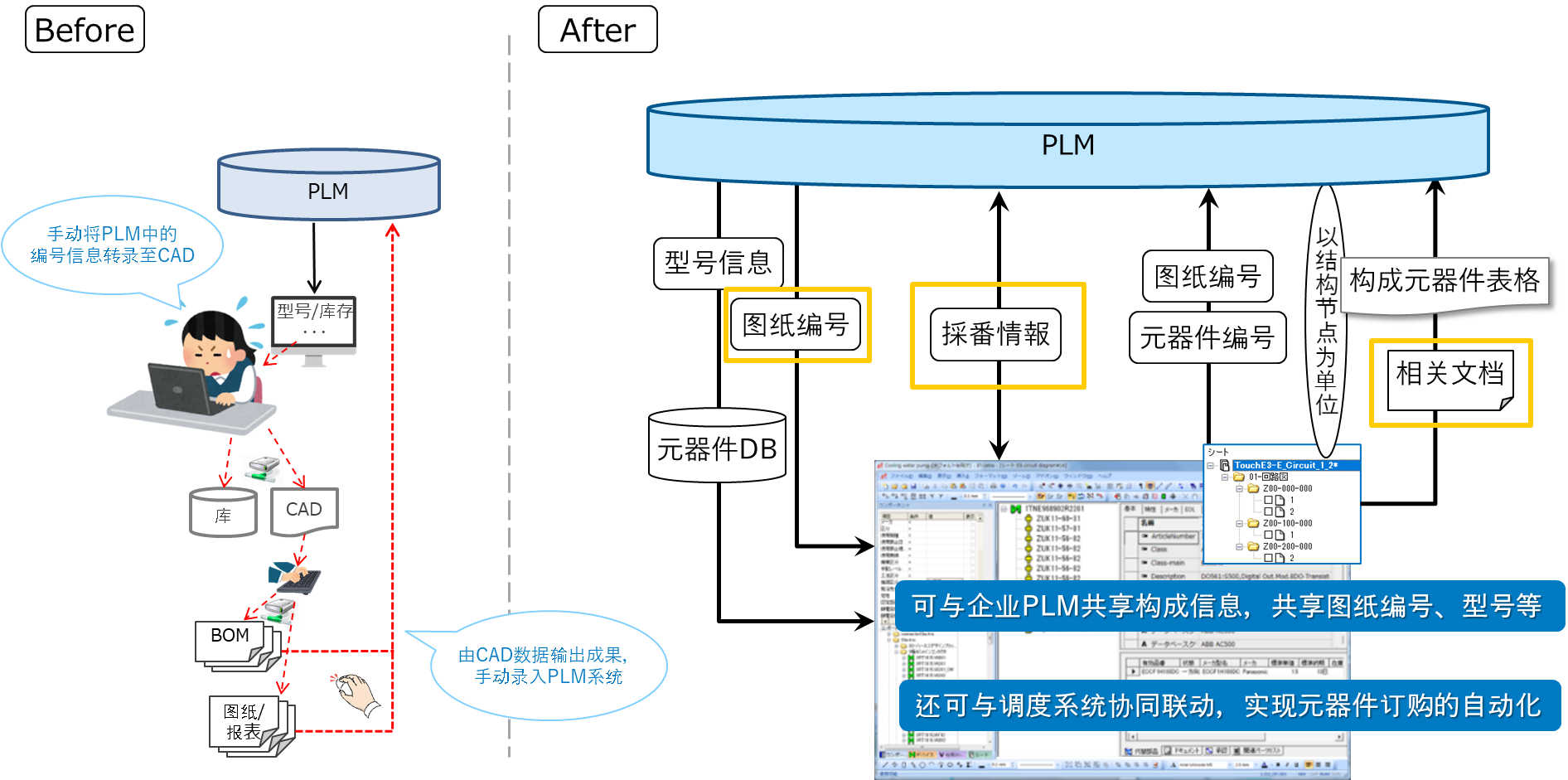

与企业PLM系统的协作
●与企业PLM共享构成信息，可共享图纸编号、型号等
●还可与调度系统协同联动，实现元器件订购的自动化
●还可与调度系统协同联动，实现元器件订购的自动化

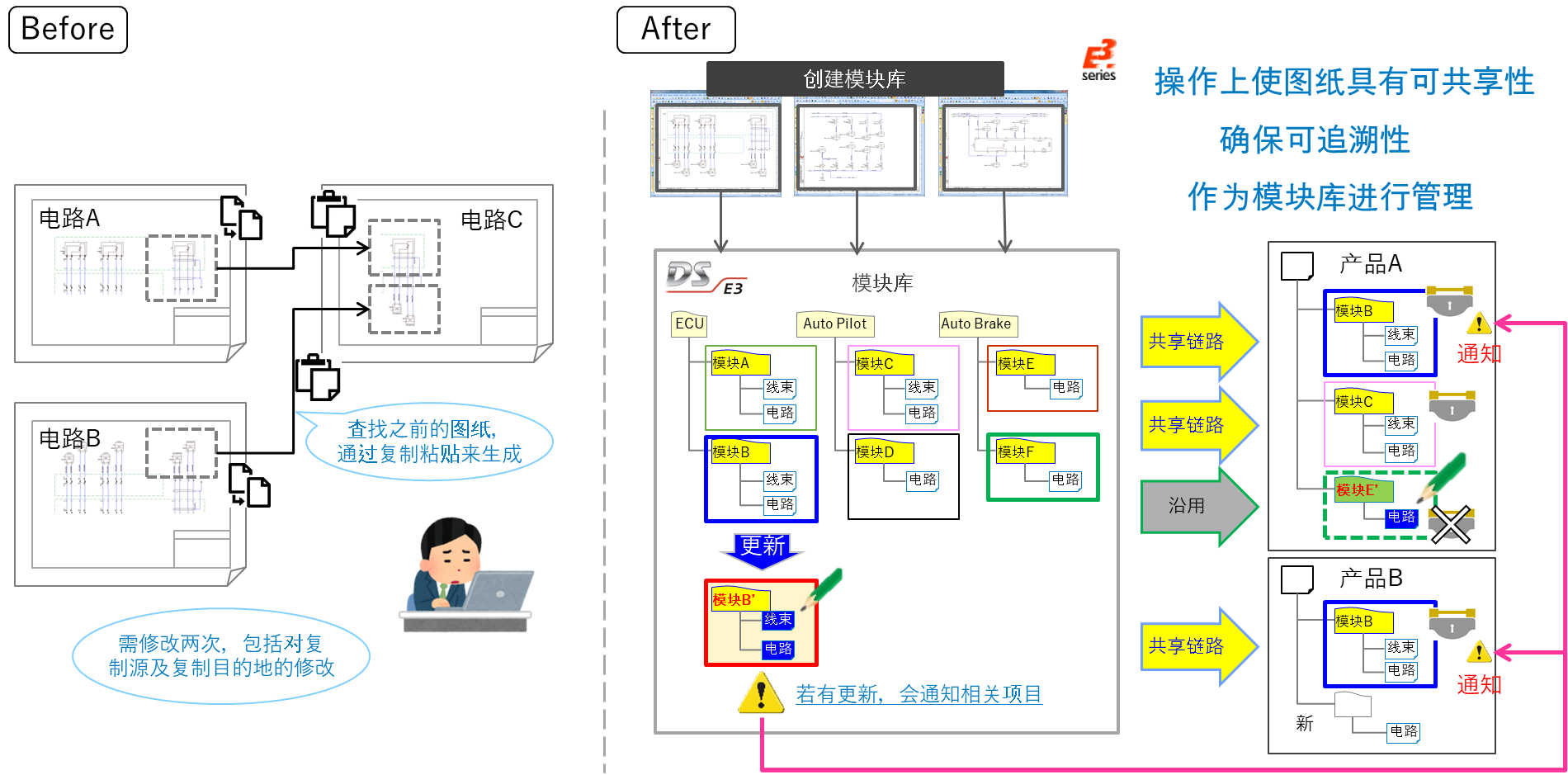

模块管理/图纸的沿用及共享
●操作上使图纸具有可共享性
●确保可追溯性
●作为模块库进行管理
●确保可追溯性
●作为模块库进行管理
